Решение для инсталляции и эксплуатации сетей ATM
Анализатор Aurora Forte
— обеспечивает потребности в полевых измерениях и помогает операторам при приемке и эксплуатации, а также при решении возникающих проблем на ATM-сетях. Анализатор имеет два порта к которым подключаются взаимозаменяемые интерфейсы для подключения к тестируемой сети. Это позволяет подключаться к сетям PDH, SONET или SDH и проводить полное тестирование и анализ физического уровня с подготовкой отчета по анализу ошибок.
|
- Полностью портативный тестер для полевых измерений
- Простой и понятный оконный графический интерфейс
- Широкий выбор сетевых интерфейсов: E1, E3, DS1, DS3, OC3/STM1
- 8-м портов IMA интерфейса
- Использования для проверки корректной установки и работы физических сетей
- Проверка передачи виртуальных ячеек ATM в режиме "точка-точка" или мониторинг трафика
- Измерение параметров QoS (O.191) и SLA
Применение
■ Инсталляция ADSL с совместным применение анализатором Forte и Presto
■ Тестирование качества передачи в соответствие с рекомендациями O.191
■ Анализ ATM BERT
■ Тестирование IP-слоя с целью проверки конфигурации и маршрутизация с IP-пингом

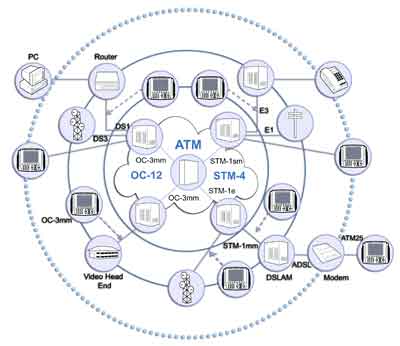

Точки применения анализатора Aurora Forte в сети
При измерениях АТМ-уровня, Aurora Forte позволяет выполнять полный набор необходимых тестов. Генератор трафика может передавать до 256 потоков ячеек с использованием профилей CBR, VBR или UBR. АТМ-приемник может автоматически синхронизироваться с 1024 потоками ячеек, индицируя значение VCC и статистику по производительности в каждой сети, включая среднюю и пиковую скорость передачи ячеек, а также статистику по потерям ячеек. Возможны измерения параметров качества связи по рекомендациям O.192 и измерения BERT поверх Перманентных Виртуальных Сетей (Permanent Virtual Circuit - PVC).
Определение трафиковой политики - это одно из применений Aurora Forte, который поможет ответить на ряд спорных вопросов при аренде пользователем канала АТМ.
Протоколы верхнего уровня, передаваемые поверх АТМ, могут декодироваться анализатором Aurora Forte при использовании совместно с анализаторами Ethernet, такими как Trend Observer. Такая возможность может найти своё применение на сетях IP, 3G/UMTS, Frame Relay и т.д.
Технические характеристики
Интерфейсы
Любые два интерфейса могут быть одновременно установлены в приборе пользователем
-
OC3/STM1 Optical Single Mode, 155Mbit/s, (SDH и SONET framing), SC connector.
-
OC3/STM1 Optical Multi Mode и Electrical CAT5 UTP, 155Mbit/s, (SDH и SONET framing), SC и RJ45 соединители.
-
OC3/STM1 Optical Multi Mode и Electrical G.703 coax, 155Mbit/s, (SDH и SONET framing), SC и BNC соединители.
-
E3 34Mbit/s (G.751 ADM/PLCP, G.832ADM) и E1 2Mbit/s (G.804 ADM, CAS и CRC), BNC и RJ45 соединители.
-
DS3 45Mbit/s (ADM/PLCP, C-bit/M23 frame) и DS1 1.5Mbit/s (ADM/PLCP, SF/ESF), BNC и Bantam соединители
Тестирование физического уровня
-
Мониторинг ошибок и предупреждений, а также их подсчет для каждого типа интерфейсов.
-
Тестирование ошибок (BERT) по интерфейсам E3, E1, DS3 и DS1 - генерация ПСП 23, 20 (BellCore), 20 (ITU) и 15. Введение ошибок и предупреждений.
Тестирование АТМ-уровня
-
Генерация трафика - 256 виртуальных сетей, CBR, VBR и UBR.
-
Сканирование трафика - 1024 сети, подсчет ячеек, передача ячеек, пиковая передача ячеек, гистограммы.
-
Проверка организации трафика
-
Тестирование АТМ BERT - ПСП 23, 15 и 7
-
Тестирование качества QoS (O.191) - 1 pt or 2pt CDV, CTD, CLR, CMR, CER, SECBR, ES, SES, US, LPAC, OAM (1.610) -AIS and RDI, Continuity Check, Loopback
