Lantime M1000
Універсальне модульне рішення для синхронізації часу та частоти в корпусі 1UАудіо/відео, інформаційно-комунікаційне обладнання, сертифіковане для США та КанадиШаси 1U має два слоти для блоків живлення, два слоти для модулів тактової частоти (опційно), слот для процесора та чотири (три у випадку другого референсного сигналу) слоти для додаткових модулів введення та виведення. Додавання другого частотного модуля та другого джерела живлення перетворює IMS-M1000 на повністю резервне рішення. Модель живлення змінного струму широкого діапазону та джерела живлення постійного струму 20-60 В можна комбінувати та підбирати за потреби.
Опис
ОПИС
Універсальне модульне рішення для синхронізації часу та частоти в корпусі 1U.

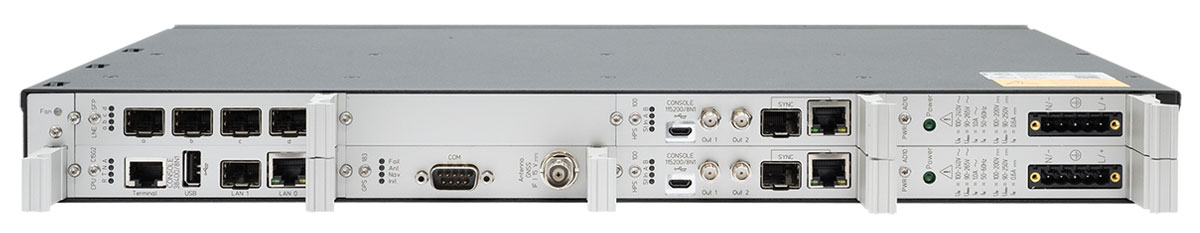

Шаси 1U має два слоти для блоків живлення, два слоти для модулів тактової частоти (опційно), слот для процесора та чотири (три у випадку другого референсного сигналу) слоти для додаткових модулів введення та виведення. Додавання другого частотного модуля та другого джерела живлення перетворює IMS-M1000 на повністю резервне рішення. Модель живлення змінного струму широкого діапазону та джерела живлення постійного струму 20-60 В можна комбінувати та підбирати за потреби.
ХАРАКТЕРИСТИКИ
| Supported Reference Signals | The following reference sources can be used to synchronize the system: GPS – Global Positioning System GLONASS – Russian GNSS GALILEO – European GNSS BeiDou – Chinese GNSS PZF – German DCF77 longwave radio signal PTP/IEEE1588 – Precision Time Protocol NTP – Network Time Protocol SyncE – Synchronous Ethernet Timecodes – IRIG/AFNOR timecodes (AM/DCLS) PPS -Pulse Per Second 10MHz – 10MHz reference frequency 2.048kHz – 2.048kHz reference frequency E1/T1 – Telecom Synchronization Input with full SSM/BOC support The priority of all input signals can be freely configured in addition to a bias value and a precision level specification for each source. |

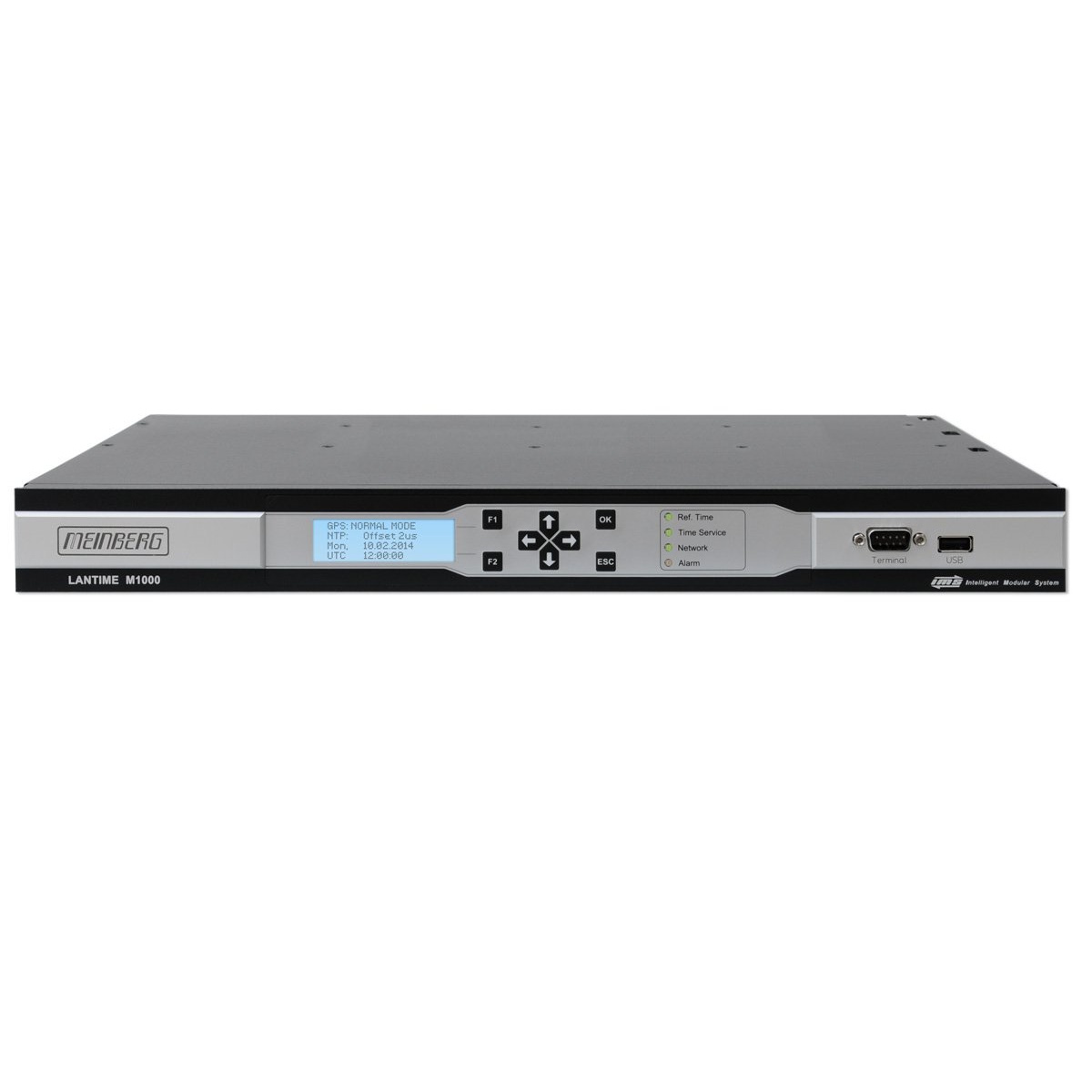

| Status Indicators | Four bicolor LEDs in the Front panel showing status of: – reference time – time service – network – alarmRear status display for ACM (Active Cooling Module). |
| Display | LC Display, 4 x 16 characters |
| Control Elements | Eight push buttons to set up basic network parameters and to change system settings. |
| Frequency Outputs | Frequency Synthesizer for arbitrary frequencies between 0.125 Hz and 10 MHz, adjustable phase, output via external modules such as IMS-BPE modules |
| Accuracy of Pulse Outputs | < ±50ns (OCXO SQ, OCXO HQ, OCXO DHQ) |
| Network Interface | Base Chassis: CPU-C05F1 1 x 10/100 MBit, RJ45 CPU-C15G2 1 x 100/1000BASE-T RJ45 1 x 1000BASE-T SFP Network Expansion – LNE Options: Up to 16 additional network interfaces (GbE Gigabit Support) with 10/100/1000 MBit RJ45 connector or 1000BASE-T SFP (Multimode / Singlemode). |
| Universal Serial Bus (USB) Ports | 1x USB port on front panel for: – installing firmware upgrades – performing backups and restoration of configuration files – copying security keys – locking & unlocking front buttons |
| Power Consumption | Pmax = 50 W when using a single PWR module Pmax = 100 W when using two PWR modules |
| Operating Voltage | Maximum power range: AD10: 90 – 265 V AC, 47-63 Hz / 90-250 V DC DC20: 20 – 60 V DC DC10: 10 – 36 V DC Redundant power supplies available |
| Form Factor | 19 inch rackmount case, black 1U/84HE |
| CPU | CPU-C15G2Intel® Atom™ Processor E Series (2 Cores, 1.33GHz, TDP 3W)Main Memory: onboard 2 GBCache Memory: 1MB 2nd Level CacheFlash Disk: 4 GB CPU-C05F1AMD Geode™ LX 800 (500 MHz, 128 KB L2 cache, 3.6 W)Main Memory: onboard 256 MByteFlashdisk: 1 GB |
| Operating System of the SBC | GNU/Linux 4.x |
| Network Protocols OSI Layer 4 (Transport Layer) | TCP, UDP |
| Network Protocols OSI Layer 7 (Application Layer) | Telnet, FTP, SSH (including SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
| Internet Protocol (IP) | IPv4, IPv6 |
| Network Autoconfiguration Support | IPv4: Dynamic Host Configuration Protocol – DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol – DHCPv6 (RFC 3315) and Autoconfiguration Networking – AUTOCONF (RFC 2462) |
| Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905) SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 / SHA-1 Authentication and Autokey Key Management |
| Network Time Security (NTS) | As of LTOS version 7.08, all Meinberg IMS LANTIME time servers offer full support for NTS (Network Time Security) in unicast client/server mode. |
| Parallel Redundancy Protocol (PRP) | PRP (IEC 62439-3) |
| Time Protocol (TIME) | Time Protocol (RFC 868) |
| IEC 61850 | Synchronization of IEC 61850-compliant devices using SNTP |
| Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
| Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Telnet | Telnet (RFC 854-RFC 861) |
| Simple Network Management Protocol (SNMP) | SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
| Physical Dimensions | 483 mm x 44 mm x 290 mm (314 mm)* – width x height x depth * The sizes in brackets take into account the connections and module handles. |
| Supported Temperature | Operational: 0 – 50 °C (32 – 122 °F) Storage: -20 – 70 °C (-4 – 158 °F) |
| Supported Humidity | Max. 95 % (non condensing) at 40 °C (104 °F) |
| Technical Support | Meinberg offers free lifetime technical support via telephone or e-mail. |
| Warranty | Three-year warranty |
| Firmware Updates | Firmware is field-upgradeable, updates can be installed directly from the unit or via a remote network connection. Software updates are provided free of charge for the lifetime of your Meinberg product. |
| RoHS Status of Product | This product is fully RoHS-compliant. |
