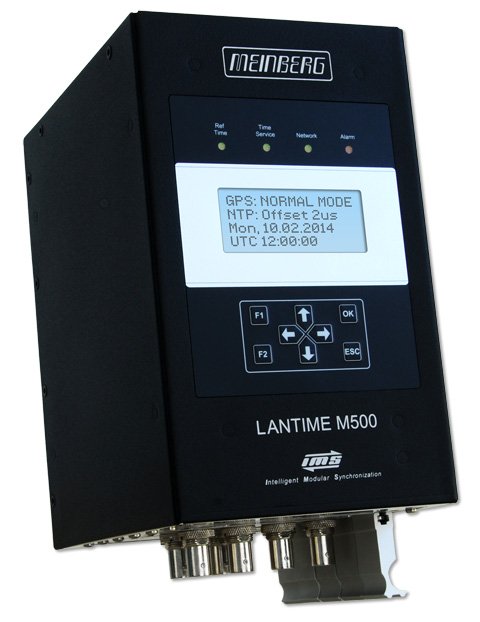

Lantime M500

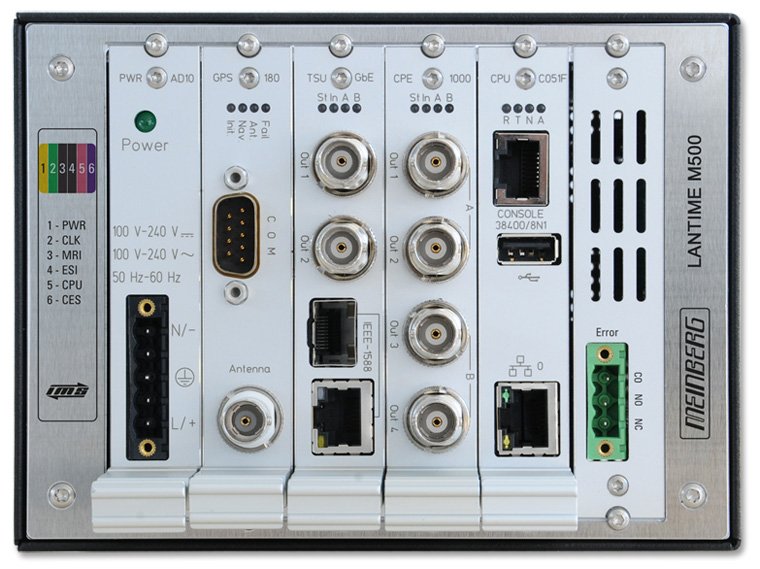

Модульна система синхронізації часу та частоти для промислового застосування на шасі на DIN-рейкуПовнофункціональний корпус для монтажу на DIN-рейку має один слот для блока живлення, слот для модуля годинника, слот для процесора та два слоти для додаткових модулів введення та виведення. Доступні моделі блоків живлення змінного струму з широким діапазоном напруги та 20-60 В постійного струму.
Опис
ОПИС
Модульна система синхронізації часу та частоти для промислового застосування на шасі на DIN-рейку
Повнофункціональний корпус для монтажу на DIN-рейку має один слот для блока живлення, слот для модуля годинника, слот для процесора та два слоти для додаткових модулів введення та виведення. Доступні моделі блоків живлення змінного струму з широким діапазоном напруги та 20-60 В постійного струму.
ХАРАКТЕРИСТИКИ
| Supported Reference Signals | The following reference sources can be used to synchronize the system: GPS – Global Positioning System GLONASS – Russian GNSS GALILEO – European GNSS BeiDou – Chinese GNSS PZF – German DCF77 longwave radio signal PTP/IEEE1588 – Precision Time Protocol NTP – Network Time Protocol SyncE – Synchronous Ethernet Timecodes – IRIG/AFNOR timecodes (AM/DCLS) PPS -Pulse Per Second 10MHz – 10MHz reference frequency 2.048kHz – 2.048kHz reference frequency E1/T1 – Telecom Synchronization Input with full SSM/BOC support The priority of all input signals can be freely configured in addition to a bias value and a precision level specification for each source. |
| Status Indicators | Four bicolor LEDs showing status of: – reference time – time service – network – alarm |
| Display | LC Display, 4 x 16 characters |
| Control Elements | Eight push buttons to set up basic network parameters and to change system settings. |
| Frequency Outputs | Frequency Synthesizer for arbitrary frequencies between 0.125 Hz and 10 MHz, adjustable phase, output via external modules such as IMS-BPE modules |
| Accuracy of Pulse Outputs | Depends on oscillator option: < ±100ns (TCXO, OCXO LQ) < ±50ns (OCXO SQ, OCXO MQ, OCXO HQ, OCXO DHQ, Rubidium) |
| Serial Time String Output | COM 0: Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Data Format: 8E1, 8E2, 8N1, 8N2, 8O1, 7E1, 7E2, 7N2, 7O1, 7O2 Time Telegram: Meinberg Standard Time String , SAT, NMEA RMC, Uni Erlangen (NTP), COMPUTIME, Sysplex, Capture String, SPA, RACAL, Meinberg GPS, NMEA GGA, NMEA RMC GGA, NMEA ZDA, ION, 6021 or IRIG-J |
| Relay Outputs | Error RelayMax. Switching Voltage: 125 V DC / 140 V ACMax. Switching Current: 1 AMax. Switching Power: 30 W DC / 60 VA ACResponse Time: Approx. 2 ms |
| Network Interface | Base Chassis: CPU-C05F1 1 x 10/100 MBit, RJ45 CPU-C15G2 1 x 100/1000BASE-T RJ45 1 x 1000BASE-T SFP Network Expansion – LNE Options: Up to 8 additional network interfaces (GbE Gigabit Support) with 10/100/1000 MBit RJ45 connector or 1000BASE-T SFP (Multimode / Singlemode). |
| Universal Serial Bus (USB) Ports | 1x USB Port: – install firmware upgrades – backup and restore configuration files – copy security keys – lock/unlock front keys |
| Power Consumption | 50 W max. |
| Operating Voltage | Maximum power range: AD10: 90 – 265 V AC, 47-63 Hz / 90-250 V DC DC20: 20 – 60 V DC DC10: 10 – 36 V DC |

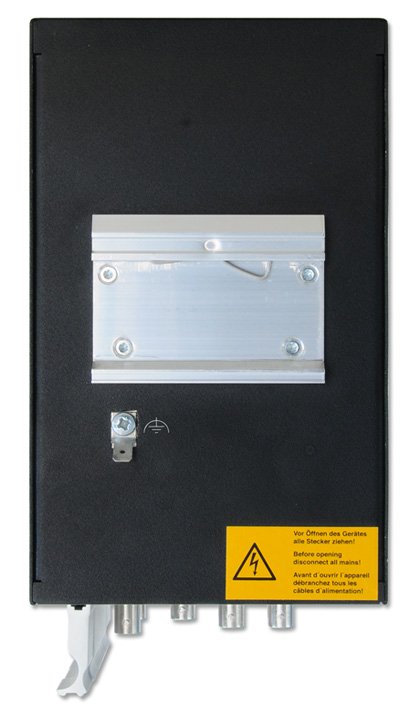

| Form Factor | Aluminium housing for DIN mounting rail (black powder-coated) |
| CPU | CPU-C15G2Intel® Atom™ Processor E Series (2 Cores, 1.33GHz, TDP 3W)Main Memory: onboard 2 GBCache Memory: 1MB 2nd Level CacheFlash Disk: 4 GBCPU-C05F1AMD Geode™ LX 800 (500 MHz, 128 KB L2 cache, 3.6 W)Main Memory: onboard 256 MByteFlashdisk: 1 GB |
| Operating System of the SBC | GNU/Linux 4.x |
| Network Protocols OSI Layer 4 (Transport Layer) | TCP, UDP |
| Network Protocols OSI Layer 7 (Application Layer) | Telnet, FTP, SSH (including SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
| Internet Protocol (IP) | IPv4, IPv6 |
| Network Autoconfiguration Support | IPv4: Dynamic Host Configuration Protocol – DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol – DHCPv6 (RFC 3315) and Autoconfiguration Networking – AUTOCONF (RFC 2462) |
| Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905) SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 / SHA-1 Authentication and Autokey Key Management |
| Network Time Security (NTS) | As of LTOS version 7.08, all Meinberg IMS LANTIME time servers offer full support for NTS (Network Time Security) in unicast client/server mode. |
| Parallel Redundancy Protocol (PRP) | PRP (IEC 62439-3) |
| Time Protocol (TIME) | Time Protocol (RFC 868) |
| IEC 61850 | Synchronization of IEC 61850-compliant devices using SNTP |
| Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
| Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Telnet | Telnet (RFC 854-RFC 861) |
| Simple Network Management Protocol (SNMP) | SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
| Physical Dimensions | 118 mm x 193 mm (227 mm)* x 160 mm – width x height x depth * The sizes in brackets take into account the connections and module handles. |
| Supported Temperature | Operational: 0 – 50 °C (32 – 122 °F) Storage: -20 – 70 °C (-4 – 158 °F) |
| Supported Humidity | Max. 95 % (non condensing) at 40 °C (104 °F) |
| Technical Support | Meinberg offers free lifetime technical support via telephone or e-mail. |
| Warranty | Three-year warranty |
| Firmware Updates | Firmware is field-upgradeable, updates can be installed directly from the unit or via a remote network connection. Software updates are provided free of charge for the lifetime of your Meinberg product. |
| RoHS Status of Product | This product is fully RoHS-compliant. |
