NTP-сервер времени с интегрированными сверхточными GPS- радиочасами в корпусе DIN-HS

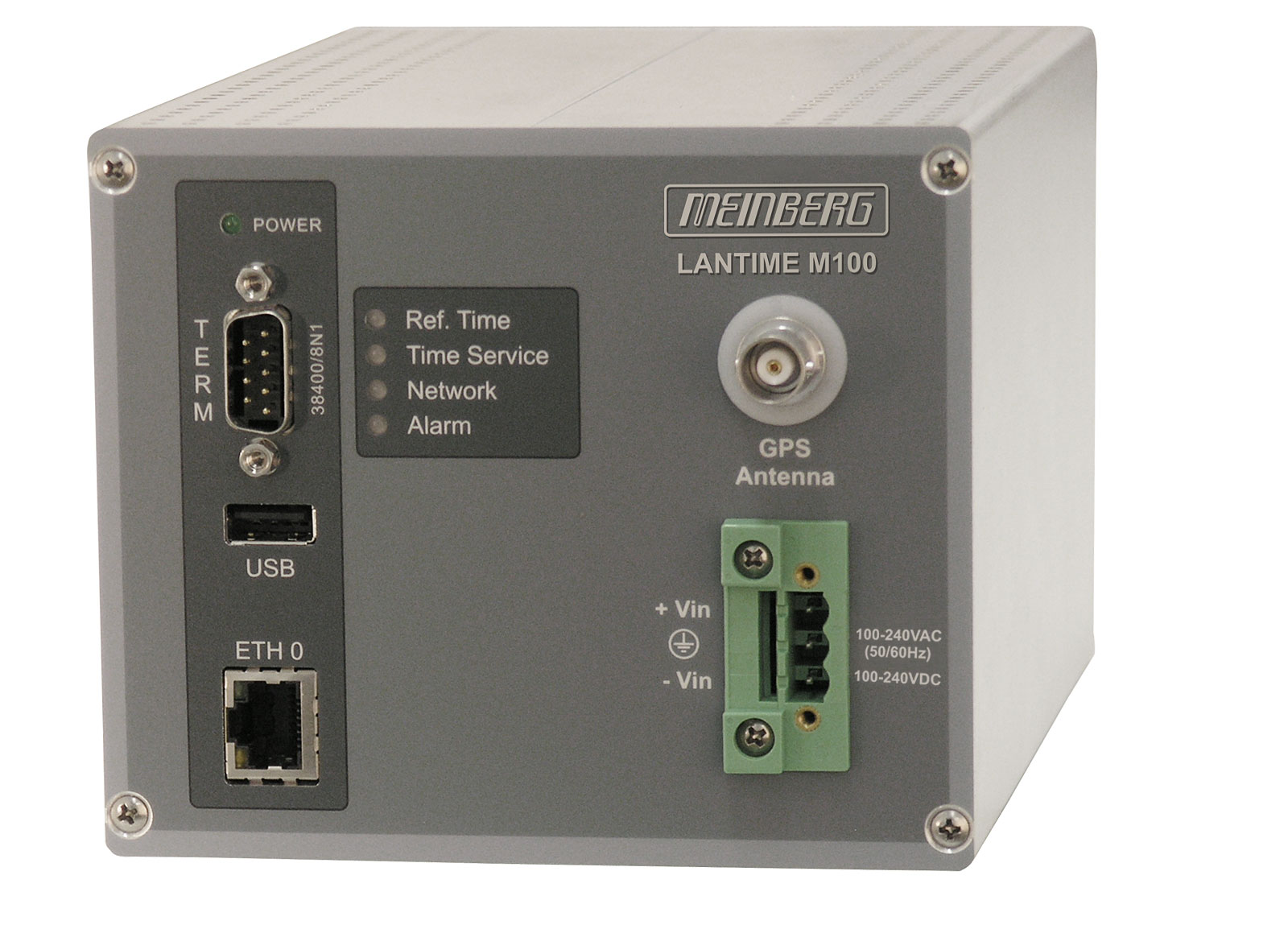

LANTIME M100/GPS
Сервер времени локальной сети LANTIME компании Meinberg успешно используется во всем мире для установки сверхточного времени в сетях различных размеров. Он синхронизирует работу всех систем, совместимых с протоколами NTP или SNTP, а также использует в качестве первичного эталонного источника встроенные GPS- радиочасы компании Meinberg, оснащённые высокостабильным и сверхточным генератором тактовых импульсов для блокирования помех при приёме. |
Основные особенности LANTIME M100/GPS
- Сервер осуществляет синхронизацию времени компьютеров, совместимых с протоколами NTP и SNTP и входящих в локальную сеть;
- использует программу контроля состояний и конфигурации на базе Web и графический конфигуратор для доступа к пультам управления;
- поддерживает сетевые протоколы: IPv4, IPv6, HTTPS, HTTP, SSH, TELNET, SCP, SFTP, FTP, SYSLOG, SNMP;
- имеет USB-порт для проведения обновлений, блокирования элементов управления, сохранения / восстановления файлов конфигурации и управления системным журналом;
- оснащён выносной антенной (до 300м) со стандартным кабелем RG58;
Описание LANTIME M100/GPS
Операционная система GNU/Linux, оптимизированная для использования в качестве сервера времени локальной сети LANTIME, установлена на компьютере SBC (Single Board Computer) и соответствует наивысшим требованиям по безопасности и стабильности.
Три двухцветных светодиода сообщают о рабочих состояниях наиболее важных компонентов: эталонное время (здесь GPS), служба времени (NTP) и состояние сети. Красный светодиод активирутся в случае сбоя (его конфигурация может изменяться).
Конфигурирование системы производится через сложный, но наглядный Web-интерфейс с помощью Web-броузера, поддерживающего протокол HTML: D качестве альтернативы может быть использовано текстовое установочное меню, которое запускается с Shell после регистрации через Telnet или SSH. Первичная настройка производится через интерфейс RS232 с помощью программы обслуживания терминала.
Функции безопасности сервера времени локальной сети LANTIME соответствуют наивысшим стандартам. Симметричные коды (MD5) и NTP-процедура выбора автоключей гарантируют компьютерам сети, что полученное синхронизированное время поступило с сервера LANTIME, и защищает их от манипуляций и атак типа Man-in-the-Middle. Кроме того, весь процесс конфигурирования сервера LANTIME может быть выполнен через закодированные каналы (SSH, HTTPS или SNMPv3). Ненужные или неиспользуемые протоколы могут быть отключены, что также значительно улучшает защиту сервера.
Для всех известных сетевых систем серверы LANTIME предлагают мощный интерфейс SNMP, который опрашивается с помощью протоколов SNMP V1, V2.c и V3 и позволяет выполнять мониторинг всех параметров системы (как напр., параметры операционной системы, сетевого интерфейса, детальную статистику GPS и NTP-соединений, подробную информацию о конфигурации системы), даже после изменения системных параметров.
Cерверы LANTIME специально разработаны для функционирования в сетях IPv6. В сетях IPv6 возможна не только NTP-синхронизация времени. На клиентских компьютерах сети IPv6 можно также производить конфигурацию через Web, SSH-логин или SNMP. Они могут присвоить несколько IPv6-адресов, и устройство поддерживает автоматическую конфигурацию с помощью команды autoconf.
LANTIME M100/GPS оснащён высокоточным генератором с температурной компенсацией «TCXO» (технические данные см. в списке генераторов). Используемый генератор обеспечивает долгосрочную стабильность в режиме Holdover, напр. если есть помехи при приёме GPS-сигналов.
Технические параметры LANTIME M100/GPS
| Тип приемника: |
6-ти канальный GPS-приёмник |
| Тип антенны: |
Наружная стационарная GPS-антенна с питанием по фидеру. Длина подключаемого кабеля до 300 (RG-58) метров (до 700 метров для RG-213) без применения промежуточных усилителей. |
| Органы управления: |
Serial Terminal Interface (RS232) для первоначальный конфигурации, статусные индикаторы |
| Информация о состоянии: |
4 двухцветных светодиода:
- reference time
- time service
- network
- alarm |
| Интерфейс подключения к локальной сети: |
1х - RJ-45 Network Connection 10/100 Mbit |
| Порт USB (Universal Serial Bus) |
1x USB Port на передней панели:
- установка и обновление внутреннего ПО (firmware)
- резервное копирование и восстановление конфигурационных файлов
- копирование ключей безопасности
- блокирование разблокирование упр. кнопок |
| Управляющий компьютер: |
i386 совместимый 266Mhz CPU, 64 MB RAM, CF-Card drive |
| Операционная система: |
Linux с nano kernel (вкл. PPSkit) |
| Протоколы OSI Layer 4 (транспортный уровень): |
TCP, UDP |
| Протоколы OSI Layer 7 (уровень приложений): |
TELNET, FTP, SSH (incl. SFTP, SCP), HTTP, HTTPS, SYSLOG, SNMP |
| Протокол IP: |
IP v4, IP v6 |
| Сетевое автоконфигурирование: |
IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131)
IPv6: Autoconfiguration Networking - AUTOCONF |
| Протокол NTP (Network Time Protocol): |
NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (no RFC)
SNTP v3 (RFC 1769), SNTP v4 (RFC 2030)
MD5 Authentication and Autokey Key Management |
| Протокол TIME: |
Time Protocol (RFC 868) |
| Протокол DAYTIME: |
Daytime Protocol (RFC 867) |
| IEC 61850: |
Synchronization of IEC 61850 compliant devices by using SNTP |
| Протокол HTTP: |
HTTP/HTTPS (RC 2616) |
| Безопасное управление (SSH): |
SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Протокол Telnet: |
Telnet (RFC 854-RFC 861) |
| Электропитание: |
Стандартно: 100-240 VDC / 100-240 VAC
Опционально: 19-72 VDC |
| Потребляемая мощность: |
20 Вт |
| Форм-фактор: |
Монтаж на DIN-направляющую рейку (Ширина: 125,5 мм x Высота: 105 мм x Глубина: 189 мм) |
| Температура окружающей среды: |
0 ... 50°C / 32 ... 122°F |
| Относительная влажность воздуха: |
Макс. 85% |
| Комплектация поставки: |
NTP-сервер, наружная всепогодная GPS-антенна с креплением, 20 метров кабеля RG-58, документация |
| Гарантия: |
три года |
| Обновление внутреннего ПО |
Обновление может быть выполнено пользователем локально, либо дистанционно черезEthernet-соединение.
Пожизненное (бесплатное) обновление программных версий продукта. |
| Дополнительная информация |
Для подключения GPS-антенны рекомендуется использование грозозащиты |
