High End NTP-сервер времени с интегрированными сверхточными GPS-радиочасами

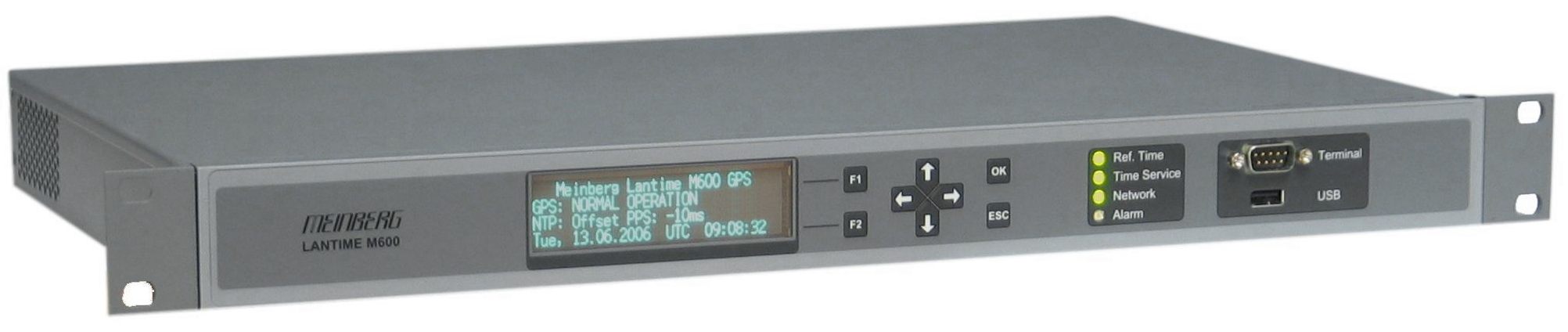

LANTIME M600/GPS
Сервер времени локальной сети LANTIME компании Meinberg успешно используется во всем мире для установки сверхточного времени в сетях различных размеров. Он синхронизирует работу всех систем, совместимых с протоколами NTP или SNTP, а также использует в качестве первичного эталонного источника встроенные GPS-радиочасы компании Meinberg, оснащённые высокостабильным и сверхточным генератором тактовых импульсов для блокирования помех при приёме.
|
Модель M600 стандартно оснащается достаточным числом интерфейсного оборудования, и может адаптироваться к клиентским требованиям.
Основные особенности LANTIME M600/GPS
- Сервер осуществляет синхронизацию времени компьютеров, совместимых с протоколами NTP и SNTP и входящих в локальную сеть;
- использует программу контроля состояний и конфигурации на базе Web и графический конфигуратор для доступа к пультам управления;
- поддерживает сетевые протоколы: IPv4, IPv6, HTTPS, HTTP, SSH, TELNET, SCP, SFTP, FTP, SYSLOG, SNMP;
- оснащён конфигурируемой системой оповещения об авариях и изменениях состояний по электронной почте, WinMail, SNMP или через подключаемый внешний дисплей;
- полностью поддерживает протоколы SNMP v1,v2,v3 с помощью демона SNMP для осуществления конфигурации / опроса состояния сервера LANTIME и ловушек SNMP;
- имеет USB-порт для проведения обновлений, блокирования элементов управления, сохранения / восстановления файлов конфигурации и управления системным журналом;
- оснащён выносной антенной (до 300м) со стандартным кабелем RG58;
- четыре отдельных RJ-45 Ethernet-интерфейса по 10/100 MБит.
Описание LANTIME M600/GPS
Операционная система GNU/Linux, оптимизированная для использования в качестве сервера времени локальной сети LANTIME, установлена на компьютере SBC (Single Board Computer) и соответствует наивысшим требованиям по безопасности и стабильности.
На VFD – дисплей выдаётся наглядная информация об эталонном времени и состоянии сервера времени. Три двухцветных светодиода сигнализируют о рабочих состояниях наиболее важных блоков: источника эталонного времени (здесь GPS), NTP-сервера, локальной сети. Красный светодиод сигнализирует об ошибках (его конфигурация может изменяться).
Конфигурирование системы может производиться через объёмный, но наглядный Web – интерфейс с использованием Web-браузера, поддерживающего протокол HTML. В качестве альтернативы можно использовать текстовое установочное меню, которое запускается с Shell после регистрации через Telnet или SSH.
Функции безопасности сервера времени локальной сети LANTIME соответствуют наивысшим стандартам. Симметричные коды (MD5) и NTP-процедура выбора автоключей гарантируют компьютерам сети, что полученное синхронизированное время поступило с сервера LANTIME, и защищает их от манипуляций и атак типа Man-in-the-Middle. Кроме того, весь процесс конфигурирования сервера LANTIME может быть выполнен через закодированные каналы (SSH, HTTPS или SNMPv3). Ненужные или неиспользуемые протоколы могут быть отключены, что также значительно улучшает защиту сервера.
Для всех известных сетевых систем серверы LANTIME предлагают мощный интерфейс SNMP, который опрашивается с помощью протоколов SNMP V1, V2.c и V3 и позволяет выполнять мониторинг всех параметров системы (как напр., параметры операционной системы, сетевого интерфейса, детальную статистику GPS и NTP-соединений, подробную информацию о конфигурации системы), даже после изменения системных параметров.
Cерверы LANTIME специально разработаны для функционирования в сетях IPv6. В сетях IPv6 возможна не только NTP-синхронизация времени. На клиентских компьютерах сети IPv6 можно также производить конфигурацию через Web, SSH-логин или SNMP. Они могут присвоить несколько IPv6-адресов, и устройство поддерживает автоматическую конфигурацию с помощью команды autoconf.
LANTIME M600 GPS оснащён высокоточным генератором "OCXO LQ" (технические данные см. в списке генераторов). Используемый генератор обеспечивает долгосрочную стабильность в режиме Holdover, напр. если есть помехи при приёме GPS-сигналов.
Для реализации более высоких требований рекомендуется использовать генераторы "OCXO MQ", "OCXO HQ", "OCXO DHQ" или рубидиевый генератор.
Технические параметры LANTIME M600/GPS
| Тип приемника: |
6-ти канальный GPS-приёмник |
| Тип антенны: |
Наружная стационарная GPS-антенна с питанием по фидеру. Длина подключаемого кабеля до 300 (RG-58) метров (до 700 метров для RG-213) без применения промежуточных усилителей. |
| Дисплей: |
Вакуумный флуоресцентный графический дисплей (VFD), 256 х 64 точек |
| Органы управления: |
8 кнопок для установок основных сетевых параметров |
| Информация о состоянии: |
4 двухцветных светодиода:
- reference time
- time service
- network
- alarm |
| Частотные выходы: |
10 МГц через разъем BNC, TTL в 50 Ом
Синтезатор 1/8 Гц до 10 МГц через разъем BNC, TTL в 50 Ом
Точность зависит от осциллятора (стандартно: OCXO LQ) |
| Импульсные выходы: |
Pulse Per Second (PPS) и pulse per minute (PPM) через разъем BNC, TTL в 50 Ом, ширина импульса: 200 мс, активный высокий уровень выходного сигнала |
| Точность сигнала импульсных выходов: |
Зависит от осциллятора, варианты:
< ±250нс (TCXO, OCXO LQ)
< ±100нс (OCXO MQ, OCXO HQ, OCXO DHQ)
Примечание: TCXO доступна только с M300 |
| Интерфейс: |
Два независимых Serial RS232-интерфейса, настраиваемых в меню |
| Формат данных через интерфейсы: |
Скорость передачи: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud data format: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Time telegram: Meinberg Standard-Telegram, SAT, Uni Erlangen (NTP), SPA, NMEA0183 (RMC), COMPUTIME or capture-telegraмм |
| Не модулированный выходной сигнал с кодом времени: |
DCLS, TTL в 50 Ohm через разъем BNC, активный высокий уровень выходного сигнала |
| Модулированный выход с кодом времени: |
Синусоидальный сигнал IRIG AM через разъем BNC:
3Vpp (MARK), 1Vpp (SPACE) в 50 Ом |
| Генерация временных кодов: |
IRIG B002: 100pps, DCLS-сигнал, без несущей, BCD time of year
IRIG B122: 100pps, AM синусоидальный сигнал, несущая 1 кГц, BCD time of year
IRIG B003: 100pps, DCLS-сигнал, без несущей, BCD time of year, SBS time of day
IRIG B123: 100pps, AM синусоидальный сигнал, несущая 1кГц, BCD time of year, SBS time of day
IEEE1344: Кодирование согласноIEEE1344-1995, 100pps, AM синусоидальный сигнал, несущая 1 кГц, BCD time of year, SBS time of day, IEEE1344 expansion for date, time zone, daylight saving and leap second in Control Funktions Segment
AFNOR кодирование согласно NFS-87500, 100pps, AM синусоидальный сигнал, несущая 1 кГц, BCD time of year, complete date, SBS time of day |
| Тревожный выход: |
Синхронное состояние модуля, релейный выход (переключаемые контакты) |
| Интерфейс подключения по локальной сети: |
4х - RJ-45 Network Connection 10/100 MBit |
| Порт USB (Universal Serial Bus) |
1x USB Port на задней панели:
- установка и обновление внутреннего ПО (firmware)
- резервное копирование и восстановление конфигурационных файлов
- копирование ключей безопасности
- блокирование разблокирование упр. кнопок |
| Поддерживаемые форматы Time String: |
Meinberg Standard Timestring, Uni Erlangen Timestring, SYSPLEX Timer, NMEA, Computime, ABB-SPA, SAT, Arbiter |
| Управляющий компьютер: |
i386 совместимый 500Mhz CPU, 256 MB RAM |
| Операционная система: |
Linux с nano kernel (вкл. PPSkit) |
| Протоколы OSI Layer 4 (транспортный уровень): |
TCP, UDP |
| Протоколы OSI Layer 7 (уровень приложений): |
TELNET, FTP, SSH (incl. SFTP, SCP), HTTP, HTTPS, SYSLOG, SNMP |
| Протокол IP: |
IP v4, IP v6 |
| Сетевое автоконфигурирование: |
IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131)
IPv6: Autoconfiguration Networking - AUTOCONF |
| Протокол NTP (Network Time Protocol): |
NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (no RFC)
SNTP v3 (RFC 1769), SNTP v4 (RFC 2030)
MD5 Authentication and Autokey Key Management |
| Протокол TIME: |
Time Protocol (RFC 868) |
| Протокол DAYTIME: |
Daytime Protocol (RFC 867) |
| IEC 61850: |
Synchronization of IEC 61850 compliant devices by using SNTP |
| Протокол HTTP: |
HTTP/HTTPS (RC 2616) |
| Безопасное управление (SSH): |
SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Протокол Telnet: |
Telnet (RFC 854-RFC 861) |
| Протокол SNMP: |
SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
| Электропитание: |
85-264VAC (50/60Hz) |
| Потребляемая мощность: |
20 Вт |
| Форм-фактор: |
Возможно несколько вариантов:
Стандартно - 19" для монтажа в стойку
Высота: 44.5мм (1U), Ширина: 483мм (84HP), Глубина: 350мм
Опционально:
/TGP: настольный корпус 19" Высота: 157мм (3U), Ширина: 257мм (42HP), Глубина: 316мм
/BGT: 19" для монтажа в стойку Высота: 132мм (3U), Ширина: 483мм (84HP), Глубина: 260мм |
| Температура окружающей среды: |
0 ... 50°C / 32 ... 122°F |
| Относительная влажность воздуха: |
Макс. 85% |
| Комплектация поставки: |
NTP-сервер, наружная всепогодная GPS-антенна с креплением, 20 метров кабеля RG-58, документация |
| Гарантия: |
три года |
| Обновление внутреннего ПО |
Обновление может быть выполнено пользователем локально, либо дистанционно через Ethernet-соединение.
Пожизненное (бесплатное) обновление программных версий продукта. |
| Дополнительная информация |
Опциональна: см. ОПЦИИ
Для подключения GPS-антенны рекомендуется использование грозозащиты |
