В составе анализаторов TestCenter имеются аппаратные и
программные модули, обеспечивающие те или иные функции измерений. Аппаратные модули определяют количество и тип используемых интерфейсов. Программные модули определяют функциональность и методики тестирования и обычно работают со всеми типами аппаратных модулей. Определенные наборы
программных тестовых модулей формируют тестовые пакеты, направленные на выполнение функций тестирования определенных технологий NGN |
Аппаратные модули анализаторов TestCenter
Также как и в анализаторах семейства SmartBits, в анализаторе TestCenter имеются 2 набора аппаратных модулей для проведения измерений. Аппаратные модули серии 1000 предназначены для тестирования сетей только на уровне L2-L3, тогда как аппаратные модули серии 2000 имеют дополнительные функции для тестирования процессов маршрутизации. Можно рассматривать серию 1000 как эквивалент технологии SmartMetrics (SmartBits) и серию 2000 как эквивалент технологии TerraMetrics (SmartBits)
Ниже приводится перечень аппаратных модулей, доступных для анализатора TestCenter.
Модули серии 2000
|
|
10/100/1000 COPPER RJ-45, 8 PORT |
|
|
10/100 COPPER RJ-45, 8 PORT |
|
|
10/100/1000 DUAL MEDIA, 4 PORT |
|
|
|
|
|
|
|
EDM-2002A |
10/100/1000 DUAL MEDIA, 2 PORT |
|
EDM-2003A |
10/100/1000 DUAL MEDIA, 12 PORT |
|
MSA-2001A |
10GBE MULTIPLE-MSA HOST MODULE, 2-PORTS |
Модули серии 1000
|
|
10/100/1000 COPPER RJ-45, 8 PORT |
|
|
10/100/1000 DUAL MEDIA, 4 PORT |
|
|

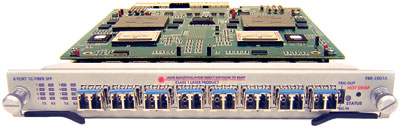

1G FIBER SFP, 8 PORT |
|
|
10G XFP, 1 PORT |
|
EDM-1002A |
10/100/1000 DUAL MEDIA, 2 PORT |
|
EDM-1003A |
10/100/1000 DUAL MEDIA, 12 PORT |
|
MSA-1001A |
10GBE MULTIPLE-MSA HOST MODULE, 2-PORTS |
Программные модули анализаторов TestCenter
Программные модули анализаторов TestCenter всегда связаны с определенными задачами организации измерений в различных подсистемах сетей IP. Каждый программный модуль представляет собой цельную методику, направленную на диагностику тех или иных процессов в системах NGN. В анализаторе TestCenter существует два типа программных модулей: модули простой функциональности (тип А) и модули максимальной функциональности (тип В). Первый тип используется для проведения базовых измерений и является более экономичным вариантом. Второй тип модулей используется в случаях, когда нужна вся полнота реализованной методики. Ниже приведены программные модули, доступные в настоящее время:
|
|
PACKET GENERATOR AND ANALYZER BASE PACKAGE A |
|
|
STP/RSTP/PVST+ BASE PACKAGE A |
|
|
IGMP/MLD HOST IP MULTICAST BASE PACKAGE A |
|
|
UNICAST ROUTING BASE PACKAGE A |
|
|
MULTICAST ROUTING BASE PACKAGE A |
|
|
MPLS/LDP/RSVP-TE BASE PACKAGE A |
|
|
|
|
|
|
|
BPK-1011A |
DHCP-PD BASE PACKAGE A |
|
|
RFC-2544 WITH VLAN NETWORK DEVICE BENCHMARK TEST PACKAGE |
|
|
RFC-2889 WITH VLAN SWITCHING BENCHMARK TEST PACKAGE |
|
TPK-1002A |
IPTV TEST PACKAGE A |
Модули типа В и дополнительные модули
|
|
UNICAST ROUTING BASE PACKAGE B |
|
|
MULTICAST ROUTING BASE PACKAGE B |
|
|
MPLS/LDP/RSVP-TE BASE PACKAGE B |
|
|
|
|
|
|
|
TPK-1002B |
IPTV TEST PACKAGE B |
|
VPK-0001 |
IPTV VIDEO QUALITY MODULE (VQM) - PER BLADE |
|
VPK-0002 |
IPTV VIDEO QUALITY MODULE (VQM) - PER CHASSIS |
|
VPK-0003 |
IPTV VIDEO TEST SYSTEM CONTROLLER (VTSC) |
