Анализатор последней мили и кабеля
ALT2000
Анализатор абонентских кабелей ALT2000 представляет собой универсальный прибор, в котором интегрированы более 10 приборов, применяющихся для измерения кабеля. |
ALT-2000: Анализ и локализация неоднородностей/дефектов на линии
В данном виде измерений применяется рефлектометрический метод, позволяющий визуализировать всю трассу линии. Рефлектометр строит т.н. рефлектограмму линии, амплитудно-фазовую характеристику отраженного от неоднородностей в линии зондирующего импульса рефлектометра.
Необходимым условием для корректной работы рефлектометра является как можно большее рассогласование линии на противоположном конце (либо холостой ход, либо короткое замыкание). В противном случае, зондирующий импульс рефлектометра будет полностью поглощаться согласованной нагрузкой, и не будет отражаться обратно в сторону рефлектометра.

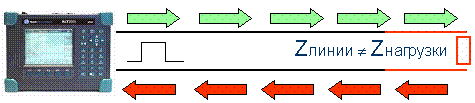

Рис 1. Принцип действия рефлектометра

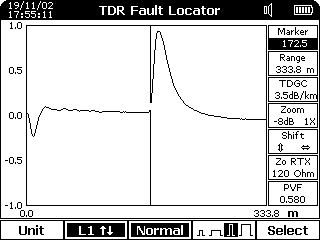

Рис 2. Рефлектограмма медной линии с обрывом, полученная с помощью ALT-2000
Далее, необходимо настроить рефлектометр, т.е. правильно задать такие параметры, как:
-
Ширина импульса рефлектометра
- Усиление импульса рефлектометра
- Установка коэффициента укорочения (КУ)
- Наиболее полное согласование выходного сопротивления рефлектометра с входным сопротивлением линии
Возможности ALT-2000 в части рефлектометрии сравнимы и даже превосходят параметры специализированных рефлектометров (RiserBond, Tempo, Seba и пр.). Прибор обеспечивает диагностику неисправностей на дистанциях до 12 км.
Измерение дополнительных параметров с помощью ALT-2000
К таким параметрам можно отнести измерение импульсных шумов, перерывов сигнала, а также возможности анализа горячей пары , т.е. использования спектроанализатора для анализа рабочего сигнала в линии.
Рис 3. ALT2000: Анализ импульсных шумов
Рис 4. ALT2000: Анализ перерывов сигнала

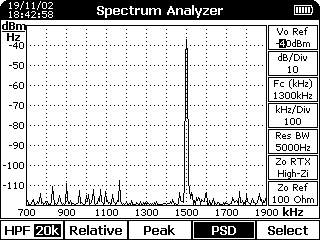

Рис 5. ALT2000: Анализ спектра сигнала
Дополнительные функции анализатора ALT-2000
К дополнительным возможностям ALT-2000 можно отнести функции генерации и селективного измерения уровня сигнала в диапазоне от 16Гц до 2МГц с шагом перестройки 1Гц. Причем, возможно использование различных взвешивающих фильтров, как для аналоговой телефонии (например, псофометрический), так и для приложений цифровой передачи. Анализатор также позволяет проводить измерение различного рода искажений, отношения с/ш и т.д.
Инновации в ALT-2000
В настоящее время ALT-2000 . это единственный анализатор последней мили , который обеспечивает полнофункциональное измерение АЧХ с одного конца кабеля, без использования респондеров или аналогичного прибора на дальнем конце. В основе технологии таких измерений лежит использование сканирующего сигнала, который затем анализируется по возвратному отражению со сверточным преобразованием данных в АЧХ линии.
За счет этого при эксплуатации достаточно в большинстве случаев иметь только один прибор ALT-2000, что в 1,5 . 2 раза дешевле конкурентных решений.

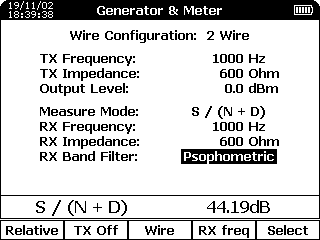

Рис 6. Измерение отношения сигнал/шум

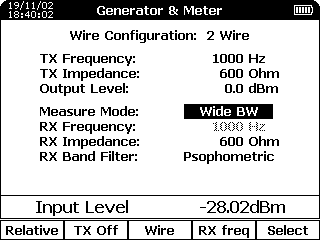

Рис 7. Селективное измерение уровня сигнала

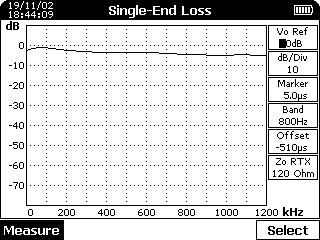

Рис 8. Измерение АЧХ линии с одной стороны
