Victoria COMBO

Полнофункциональный анализатор параметров NGSDH
Victoria COMBO


Новое поколение систем SDH

В настоящее время мы наблюдаем новый виток развития технологии SDH, связанный с адаптацией исторически наиболее распространенных систем передачи к условиям передачи трафика данных, и особенно IP. На текущий момент развитие таких систем связано с широким внедрением протокола преобразования GFP/LCAS, который позволяет соединить гибкость IP-сетей с высокой стабильностью и управляемостью систем SDH. В результате говорят о переходе к системам SDH нового поколения – Next Generation SDH или NGSDH.

Анализатор Victoria COMBO представляет собой первый анализатор, в полной мере поддерживающий все функции как "классического SDH", так и NGSDH.

Функции контроля систем SDH

Анализаторы семейства Victoria эффективно используются всеми ведущими операторами страны в качестве удобного портативного средства контроля высокоскоростных систем передачи. Преимущество новой модели семейства - Victoria COMBO - модульный дизайн, позволяющий объединить в одном анализаторе несколько приборов и обеспечивающий самый эффективный процесс модернизации. Прибор выполнен в идеологии "полный сендвидж", когда все характеристики базового шасси распределены между передней панелью прибора (дисплей, кнопки включения и выключения, интерфейсы ввода/вывода и пр.) и задней панелью (аккумуляторы, устройства крепления и пр.). Между этими двумя панелями закладываются тестовые модули, количество которых практически не ограничено. За счет этого прибор может растягиваться как баян, превращаясь в стационарный и лабораторный прибор или наоборот, уменьшаться до размеров портативного прибора. Тестовые модули COMBO работают независимо, так что каждый модуль выполняет свои функции без использования ресурсов шасси. Таким образом, COMBO может иметь любую канальность тестирования, а функциональность анализатора определяется его тестовыми модулями.

Важным новым принципом работы анализаторов семейства СОМВО стал новый принцип отображения полей заголовков. В СОМВО сочетается статический режим отображения полей и функции динамической записи принимаемых величин и значений, есть функции префильтрации и пост-фильтрации, а также широкие возможности использования триггеров для записи. За счет этого анализатор получил возможность максимально быстрой адаптации к функциям контроля NGSDH.

Контроль систем NGSDH/GFP/LCAS

Новый тестовый модуль по контролю NGSDH обеспечивает все необходимые функции по контролю систем передачи нового поколения SDH. После первых нескольких лет эволюции NGSDH современные системы получили стандартизацию двух протоколов:
GFP - в качестве протокола загрузки пакетов IP в систему передачи
LCAS - в качестве протокола расширения системы передачи при необходимости внедрения концепции "упругое кольцо" - RPR.
Именно на этих двух протоколах сосредоточена методика тестирования NGSDH. За счет отображения основных полей протоколов и новых принципов контроля заголовков анализатор СОМВО обеспечивает полную идентификацию неисправностей в работе протоколов GFP/LCAS и связанных с нею нарушениях в работе систем нового поколения.

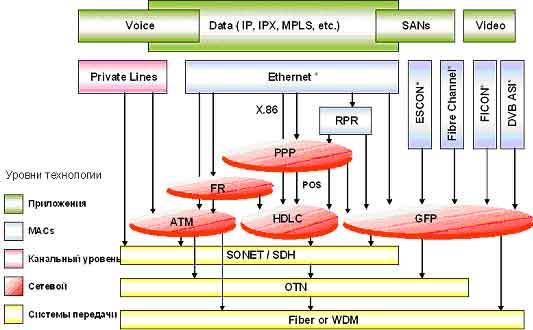

Многоуровневый контроль работы NGSDH

Поскольку NGSDH представляет собой совершенно новую технологию современных систем передачи, на первых этапах ее внедрения необходим контроль работы на всех уровнях. СОМВО в полной мере обеспечивает решение этой задачи за счет различных приложений.

Многоуровневый контроль работы NGSDH


Измерения выполняются на всех уровнях современной NGSDH:
На уровне системы передачи: анализатор выступает как современный анализатор SDH со всеми функциями тестирования первого уровня

На уровне виртуальной конкатенации VCAT: обеспечивает установку/отображение основных групп и потоков VCAT, каналов, порядка следования и допустимых размеров задержки по каждому каналу VCAT.

На уровне мультиплексирования нагрузки: прибор обеспечивает выбор возможных вариантов нагрузки в контейнере: C-x, PDH, TCAR, GFP или LCAS

На уровне GFP: прибор устанавливает тип протокола GFP и режим его использования, обеспечивает установку и отображение значений всех полей протокола GFP, специфицирует тип загружаемого пакетного трафика (IP, MPLS, Ethernet и пр.), устанавливает значения параметров кадров, применение скремблирования, значение полей PTI и CID

На уровне EXI/GFP: устанавливаются все поля EXI

На уровне приложений: в зависимости от выбранного типа нагрузки могут отдельно устанавливаться и отображаться любые значения полей IP, MPLS, Ethernet и пр.

Более подробно перечисленные функции иллюстрирует раздел экранных меню анализатора СОМВО.

Таким образом, анализатор COMBO обеспечивает не только анализ работы систем передачи на основе GFP, но и работу приложений EoSDH, MPLSoSDH, IPoSDH.
